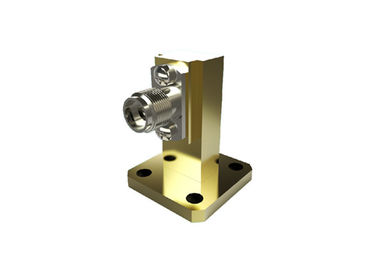

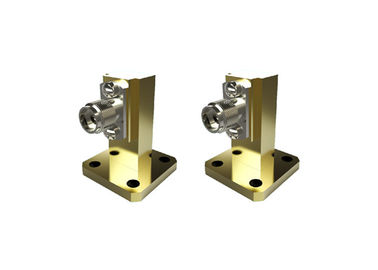

Женщина Правый угол WR28 Волновод к коаксиальному адаптеру Высокая мощность K2.92mm K/BJ320-KFP1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Водопровод к коаксиальным адаптерам | Частотный диапазон: | 50% пропускной способности |
|---|---|---|---|
| Разъем: | К2,92 мм | VSWR: | ≤1.25 |
| Импеданс: | 50 Ом | Стиль тела: | Правый угол |
| Ключевые слова: | Адапторы волноводов | Вносимая потеря: | ≤0,35 дБ |
| Выделить: | коаксиал к переходнику волновода,прямоугольный задобренный переходник |
||
Высокопроизводительный K2.92мм Female Right Angle WR28 Адаптер волновод-коаксиал

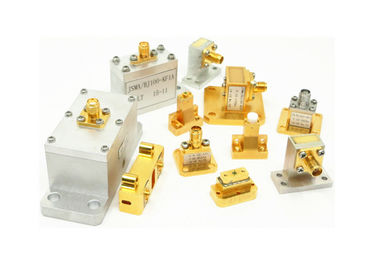

Адаптер волновод-коаксиал произведенный компанией Xi'an Elite Electronic Industrial Co., Ltd. подразделяются на две структуры: прямой угол и торцевой запуск. Для коаксиального конца адаптеров волновода мы можем предоставить N тип, TNC, SMA, 3.5 мм, 2.4 мм, SMP, SSMP и многие другие типы. Их частоты варьируются от 5.4 ГГц до 70 ГГц. Наши модели волноводов варьируются от BJ84 до BJ400 (wr112-wr22). Кроме того, мы можем предложить индивидуальные коаксиальные адаптеры волновода в соответствии со специальными требованиями заказчиков.
Спецификация:
| Название продукта | Адаптеры волновод-SMA коаксиал |
| Тип коаксиала | SMA |
| Размер волновода | 7.112 мм X 3.556 мм |
| Тип корпуса | Прямой угол |
| Диапазон частот | 50% полосы пропускания волновода |
| Импеданс SMA | 50 Ом |
| КСВН | 1.25 |
Преимущества:
-Наши адаптеры волновода обладают высокой надежностью, миниатюрными размерами и отличными характеристиками и т. д., что делает их широко используемыми в микроволновых измерениях и устройствах миллиметрового диапазона и т. д.
Список адаптеров волновод-K (2.92 мм) коаксиал:
| Номер модели | Описание | Примечание |
| K/BJ220-KF2 | WR42(BJ220) к K(2.92мм) female right angle адаптеры | K=female |
| K/BJ220-KF1 | WR42(BJ220) к K(2.92мм) female end launch адаптеры | M=male |
| K/BJ260-KF | WR34(BJ260) к K(2.92мм) female right angle адаптеры | BJ220=WR42 |
| K/BJ260-KF1 | WR34(BJ260) к K(2.92мм) female end launch адаптеры | BJ260=WR34 |
| K/BJ320-KF | WR28(BJ320) к K(2.92мм) female right angle адаптеры | BJ320=WR28 |
| K/BJ320-KF1 | WR28(BJ320) к K(2.92мм) female end launch адаптеры | BJ400=WR22 |
| K/BJ320-KFP1 |
WR28(BJ320) к K(2.92мм) female right angle адаптеры (50% полоса пропускания) |
|
| K/BJ320-JF1 | WR28(BJ320) к K(2.92мм) male end launch адаптеры | |
| K/BJ400-KF1 | WR22(BJ400) к K(2.92мм) female end launch адаптеры | |
| K/24JS18000-KF | WR24JS18000 к K(2.92мм) female end launch адаптеры |
Waveguide to Coax Adapter-ELT 2024.pdf
Перекрестные ссылки на стандарт волновода
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ПРИМЕЧАНИЕ:
У нас есть более 10 000 типов адаптеров волновод-коаксиал на выбор, если вы не нашли нужный адаптер, пожалуйста, свяжитесь с нами и предоставьте свои данные. Размеры ODM приветствуются.
