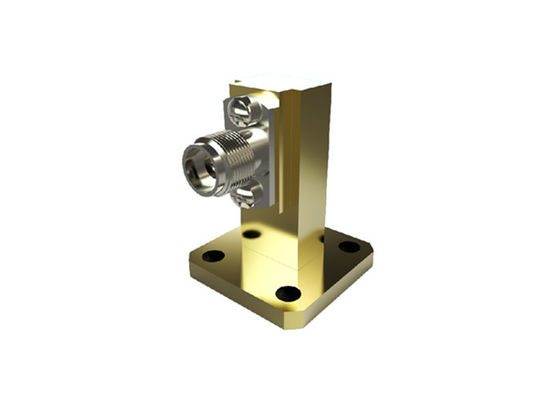

WR28 BJ320 к 2.92 мм мама прямой высокомощный волноводный переходник на коаксиальный кабель K/BJ320-KFP1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Водопровод к коаксиальным адаптерам | Частотный диапазон: | 50% пропускной способности |
|---|---|---|---|
| Разъем: | К2,92 мм | VSWR: | ≤1.25 |
| Импеданс: | 50 Ом | Стиль тела: | Правый угол |
| Ключевые слова: | Адапторы волноводов | Вносимая потеря: | ≤0,35 дБ |
| Выделить: | Волновод WR28 для коаксиального адаптера,BJ320 на 2.92 мм мама переходник,прямой высокомощный волноводный переходник |
||

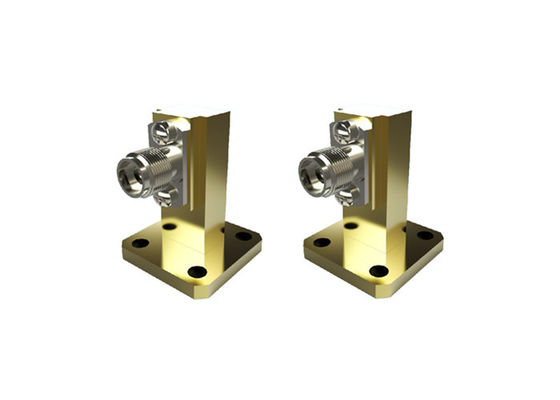

Высокомощный правосторонний волноводный адаптер K2.92 мм типа WR28 к коаксиальному

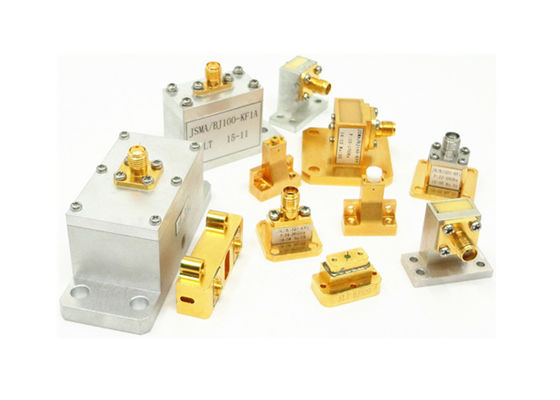

Волноводный коаксиальный адаптер произведенный Xi'an Elite Electronic Industrial Co., Ltd. делятся на две структуры: правосторонние и торцевые. Для коаксиального конца волноводных адаптеров мы можем предоставить типы N, TNC, SMA, 3.5 мм, 2.4 мм, SMP, SSMP и многие другие. Их частотный диапазон составляет от 5,4 ГГц до 70 ГГц. Наши волноводные модели варьируются от BJ84 до BJ400 (wr112-wr22). Кроме того, мы можем предложить индивидуальные коаксиальные волноводные адаптеры в соответствии с особыми требованиями заказчиков.
Спецификация:
| Наименование продукта | Волноводные коаксиальные адаптеры к K (2,92 мм) |
| Коаксиальный тип | K (2,92 мм) |
| Размер волновода | 7,112 мм X 3,556 мм |
| Стиль корпуса | Правосторонний |
| Диапазон частот | 26,4-40 ГГц |
| Импеданс | 50 Ом |
| КСВ | 1,25 |
Преимущества:
-Наши волноводные адаптеры отличаются высокой надежностью, миниатюрными размерами и превосходными характеристиками, что делает их широко используемыми в устройствах для измерения микроволн и миллиметровых волн и т. д.
Список волноводных коаксиальных адаптеров к K (2,92 мм):
| Номер модели | Описание | Примечание |
| K/BJ220-KF2 | WR42(BJ220) к K(2.92мм) правосторонние мама-адаптеры | K=мама |
| K/BJ220-KF1 | WR42(BJ220) к K(2.92мм) торцевые мама-адаптеры | M=папа |
| K/BJ260-KF | WR34(BJ260) к K(2.92мм) правосторонние мама-адаптеры | BJ220=WR42 |
| K/BJ260-KF1 | WR34(BJ260) к K(2.92мм) торцевые мама-адаптеры | BJ260=WR34 |
| K/BJ320-KF | WR28(BJ320) к K(2.92мм) правосторонние мама-адаптеры | BJ320=WR28 |
| K/BJ320-KF1 | WR28(BJ320) к K(2.92мм) торцевые мама-адаптеры | BJ400=WR22 |
| K/BJ320-KFP1 |
WR28(BJ320) к K(2.92мм) правосторонние мама-адаптеры (50% полоса пропускания) |
|
| K/BJ320-JF1 | WR28(BJ320) к K(2.92мм) торцевые папа-адаптеры | |
| K/BJ400-KF1 | WR22(BJ400) к K(2.92мм) торцевые мама-адаптеры | |
| K/24JS18000-KF | WR24JS18000 к K(2.92мм) торцевые мама-адаптеры |
Waveguide to Coax Adapter-ELT 2024.pdf
Перекрестные ссылки на стандарт волновода
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ПРИМЕЧАНИЕ:
У нас есть более 10 000 типов Волноводных коаксиальных адаптеров на выбор, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями. Размеры ODM приветствуются.
