WR34 BJ260 до K 2.92 мм Женщина Правый угол Водопровод к Коаксиальному адаптеру 21.7 ГГц ~ 33 ГГц K / BJ260-KF8

WR34 BJ260 To K 2.92mm Female Right Angle Waveguide To Coaxial Adapter 21.7GHz~33GHz K/BJ260-KF8
WR34 BJ260 To K 2.92mm Female Right Angle Waveguide To Coaxial Adapter 21.7GHz~33GHz K/BJ260-KF8 WR34 BJ260 To K 2.92mm Female Right Angle Waveguide To Coaxial Adapter 21.7GHz~33GHz K/BJ260-KF8 WR34 BJ260 To K 2.92mm Female Right Angle Waveguide To Coaxial Adapter 21.7GHz~33GHz K/BJ260-KF8 WR34 BJ260 To K 2.92mm Female Right Angle Waveguide To Coaxial Adapter 21.7GHz~33GHz K/BJ260-KF8

Большие изображения :  WR34 BJ260 до K 2.92 мм Женщина Правый угол Водопровод к Коаксиальному адаптеру 21.7 ГГц ~ 33 ГГц K / BJ260-KF8 Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: ELT
Сертификация: ISO 9001:2015, ISO 14001:2015
Номер модели: K/BJ260-KF8
Оплата и доставка Условия:
Количество мин заказа: 5 PCS
Цена: Возможен торг
Упаковывая детали: Стандартная коробка экспорта
Время доставки: В течение 5-7 рабочих дней (для запасов)
Условия оплаты: T/T, западное соединение, L/C, PayPal
Поставка способности: 10 000 ПК в месяц
контакт
Подробное описание продукта
Название продукта: WR34 Водопровод к коаксиальным адаптерам Материал: Латунь
Частотный диапазон: 210,7-33 ГГц Разъем: К2,92 мм
VSWR: 1.30 Импеданс: 50 Ом
Размер волновода: WR34,BJ260 Стиль тела: Правый угол
Выделить:

WR34 волновод к коаксиальному адаптеру

,

BJ260 на 2

,

92 мм адаптер прямого угла

Адаптер волноводно-коаксиальный WR34 BJ260 на K2.92мм Female 21.7GHz~33GHz

Частота волноводно-коаксиальных адаптеров обрабатывается Elite Electronic (ELT) охватывает 5.4GHz-110GHz. Благодаря высокой надежности, компактным размерам и отличной производительности, он широко используется в оборудовании для измерения СВЧ и миллиметровых волн. Волновод имеет стандартные прямоугольные и двухгребневые волноводы, а нестандартные волноводы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями пользователя. Интерфейс коаксиального соединения включает N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm и микрополосковые. Волноводно-коаксиальные адаптеры делятся на два типа: с торцевым и правоугольным подключением в зависимости от ориентации интерфейса. Среди них тип RA также может использоваться как конструкция для высокой мощности.



Спецификация K/BJ260-KF8:

Наименование продукта Волноводно-коаксиальные адаптеры WR34 на 2.92мм
Модель № K/BJ260-KF8
Тип коаксиального разъема K2.92mm
Размер волновода WR34
Тип корпуса Правоугольный
Диапазон частот 21.7-33GHz
Импеданс 50 Ом
КСВ 1.30



Преимущества:
-Наши волноводно-коаксиальные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличной производительностью, что делает их широко используемыми в устройствах для измерения СВЧ и миллиметровых волн и т.д.

Чертеж общего вида модели № K/BJ260-KF8:
WR34 BJ260 до K 2.92 мм Женщина Правый угол Водопровод к Коаксиальному адаптеру 21.7 ГГц ~ 33 ГГц K / BJ260-KF8

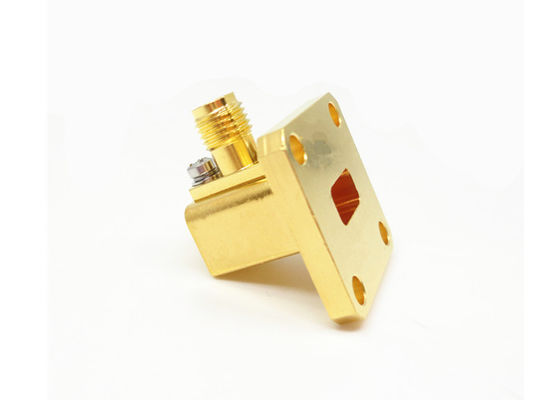

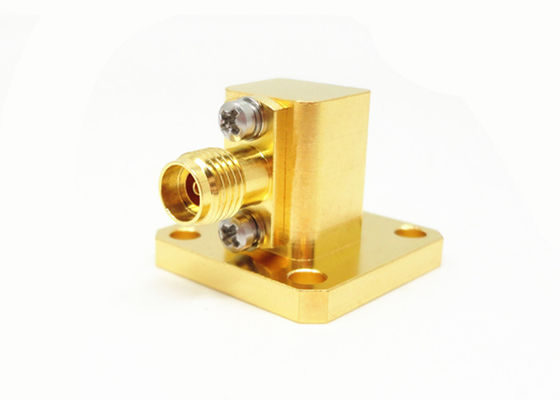

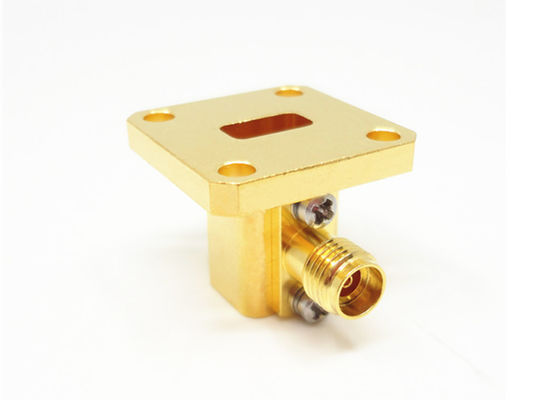

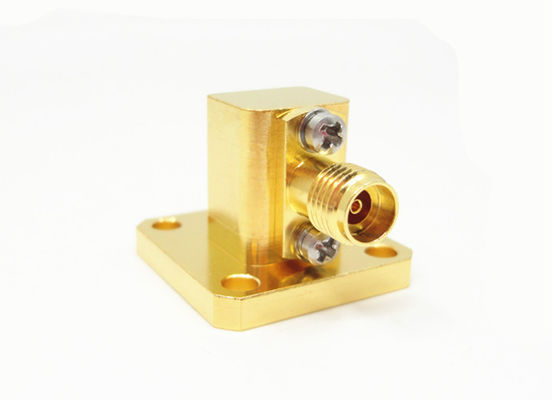

Изображения волноводно-коаксиального адаптера WR34 BJ260 на 2.92мм Female K/BJ260-KF8:
               WR34 BJ260 до K 2.92 мм Женщина Правый угол Водопровод к Коаксиальному адаптеру 21.7 ГГц ~ 33 ГГц K / BJ260-KF8


Список волноводно-коаксиальных адаптеров на 2.92мм:

Номер модели Описание Примечание
K/BJ220-KFE7 Волновод WR42(BJ220) на 2.92мм female с торцевым подключением BJ220=WR42
K/BJ220-KF6 Волновод WR42(BJ220) на 2.92мм male правоугольный
K/BJ260-KFE5 Волновод WR34(BJ260) на 2.92мм female с торцевым подключением BJ260=WR34
K/BJ260-KF8 Волновод WR34(BJ260) на 2.92мм female правоугольный
K/BJ320-KFE9 Волновод WR28(BJ320) на 2.92мм female с торцевым подключением BJ320=WR28
K/BJ320-KF22 Волновод WR28(BJ320) на 2.92мм female правоугольный


Перекрестные ссылки на стандарты волноводов

Китайские стандарты Международные стандарты Диапазон частот (ГГц)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.5~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60~90
BJ900 WR10 74~110



Waveguide to Coax Adapter-ELT 2024.pdf



ПРИМЕЧАНИЕ:
У нас есть более 1000 типов волноводно-коаксиальных адаптеров на выбор, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями. Размеры ODM приветствуются.
