11.9GHz~18GHz WR62 BJ140 SMA Female Прямой Угловой Волноводный Коаксиальный Адаптер SMA/BJ140-KF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | WR62 Водопровод к коаксиальным адаптерам | Материал: | Латунь |
|---|---|---|---|
| Частотный диапазон: | 11.9-18 ГГц | Разъем: | Сма |
| VSWR: | 1.30 | Импеданс: | 50 Ом |
| Размер волновода: | WR62,BJ140 | Стиль тела: | Правый угол |
| Выделить: | Волновод WR62 к SMA адаптеру,11.9-18GHz волноводный коаксиальный адаптер,BJ140 Прямой Угловой SMA адаптер |
||
WR62 BJ140 к SMA Female Волновод к Коаксиальному Адаптеру 11.9GHz~18GHz
Частота волноводно-коаксиальных адаптеров обрабатывается Elite Electronic (ELT) охватывает 5.4GHz-110GHz. Благодаря высокой надежности, компактным размерам и отличной производительности, он широко используется в оборудовании для измерения СВЧ и миллиметровых волн. Волновод имеет стандартные прямоугольные и двухгребневые волноводы, а нестандартные волноводы могут быть изготовлены по индивидуальным требованиям заказчика. Интерфейс коаксиального соединения включает N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm и микрополосковые. Волноводно-коаксиальные адаптеры делятся на два типа: торцевой и правоугольный по ориентации интерфейса. Среди них тип RA также может использоваться как конструкция для высокой мощности.
Спецификация SMA/BJ140-KF:
| Наименование продукта | Волноводно-коаксиальные адаптеры WR62 к SMA |
| Модель №. | SMA/BJ140-KF |
| Тип коаксиального разъема | SMA |
| Размер волновода | WR62 |
| Тип корпуса | Правоугольный |
| Диапазон частот | 11.9-18GHz |
| Импеданс | 50 Ом |
| КСВН | 1.30 |
Преимущества:
-Наши волноводно-коаксиальные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличной производительностью, что делает их широко используемыми в устройствах для измерения СВЧ и миллиметровых волн.
Чертеж модели №. SMA/BJ140-KF:

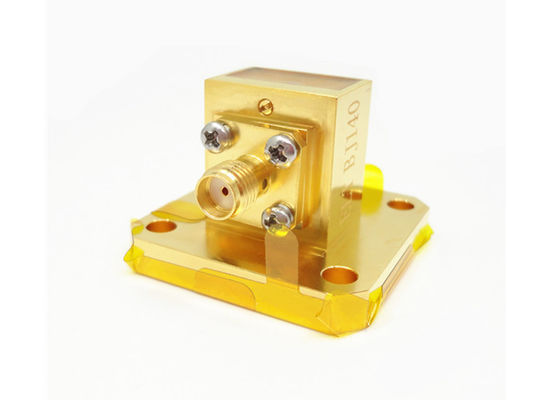

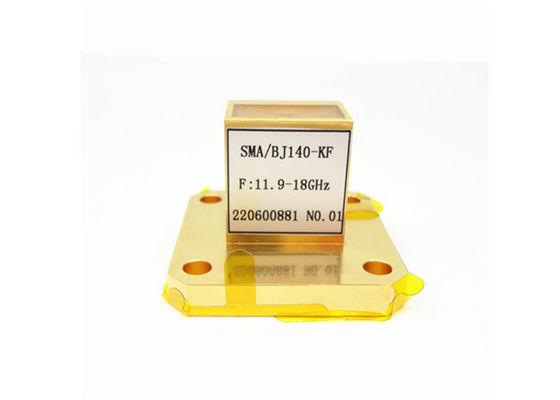

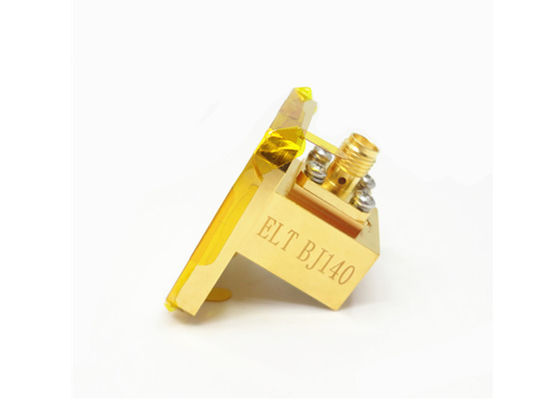

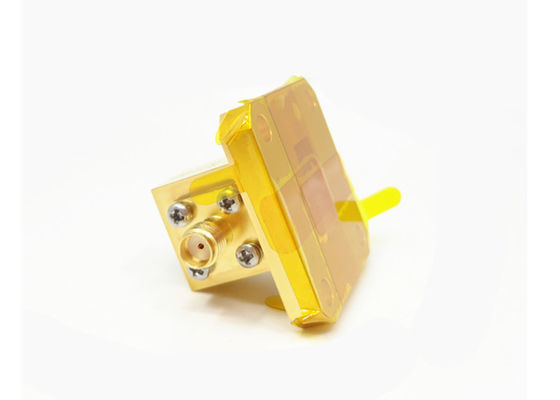

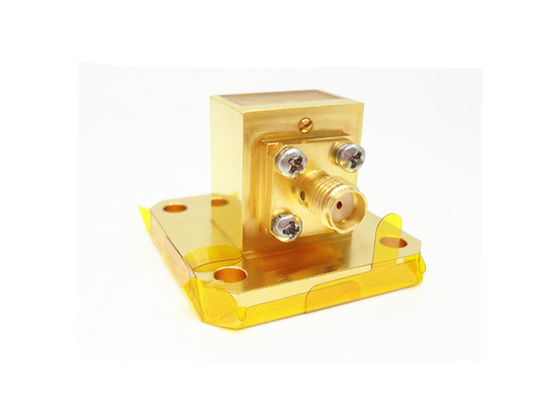

Фотографии WR62 BJ140 к SMA Female Волновод к Коаксиальному Адаптеру SMA/BJ140-KF:
Список Волноводно-коаксиальных адаптеров к SMA:
| Номер модели | Описание | Примечание |
| SMA/BJ100-KFE2 | Волновод WR90(BJ100) к SMA female торцевой адаптер | BJ100=WR90 |
| SMA/BJ100-KF6 | Волновод WR90(BJ100) к SMA male правоугольный адаптер | |
| SMA/BJ120-KFE | Волновод WR75(BJ120) к SMA female торцевой адаптер | BJ120=WR75 |
| SMA/BJ120-KF6 | Волновод WR75(BJ120) к SMA female правоугольный адаптер | |
| SMA/BJ140-KFE | Волновод WR62(BJ140) к SMA female торцевой адаптер | BJ140=WR62 |
| SMA/BJ140-KF15 | Волновод WR62(BJ140) к SMA female правоугольный адаптер | |
| SMA/BJ180-KFE5 | Волновод WR51(BJ180) к SMA female торцевой адаптер | BJ180=WR51 |
| SMA/BJ180-KF2 | Волновод WR51(BJ180) к SMA female правоугольный адаптер |
Перекрестные ссылки на стандарты волноводов
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Волноводно-коаксиальный адаптер-ELT 2024.pdf
ПРИМЕЧАНИЕ:
У нас есть более 1000 типов Волноводно-коаксиальных адаптеров на выбор, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями. Размеры ODM приветствуются.
