WR90 BJ100 к N Female Прямоугольный волновод к коаксиальному адаптеру 8.2GHz~12.5GHz N/BJ100-KF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | WR90 Водопровод к коаксиальным адаптерам | Материал: | Латунь |
|---|---|---|---|
| Частотный диапазон: | 8.2-15 ГГц | Разъем: | Не |
| VSWR: | 1.30 | Импеданс: | 50 Ом |
| Размер волновода: | WR90,BJ100 | Стиль тела: | Правый угол |
| Выделить: | WR90 к N female адаптер,правоъгълен вълновод коаксиален адаптер,8.2-12.5GHz BJ100 адаптер |
||
Волновод WR90 BJ100 к коаксиальному адаптеру N Female 8.2GHz~15GHz
Частота волноводно-коаксиальных адаптеров обрабатывается Elite Electronic (ELT) охватывает 5.4GHz-110GHz. Благодаря высокой надежности, малому размеру и отличной производительности, он широко используется в оборудовании для измерения микроволн и миллиметровых волн. Волновод имеет стандартные прямоугольные и двухгребневые волноводы, а нестандартные волноводы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями пользователя. Интерфейс коаксиального соединения включает N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm и микрополосковые. Волноводно-коаксиальные адаптеры делятся на два типа: торцевые и правоугольные в зависимости от ориентации интерфейса. Среди них тип RA также может использоваться как конструкция для высокой мощности.
Спецификация N/BJ100-KF:
| Наименование продукта | Волноводные адаптеры WR90 к N |
| Модель № | N/BJ100-KF |
| Тип коаксиального разъема | N |
| Размер волновода | WR90 |
| Тип корпуса | Правоугольный |
| Диапазон частот | 8.2-12.5GHz |
| Импеданс | 50 Ом |
| КСВ | 1.30 |
Преимущества:
-Наши волноводные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличной производительностью, что делает их широко используемыми в устройствах для измерения микроволн и миллиметровых волн и т.д.
Принципиальная схема модели № N/BJ100-KF:

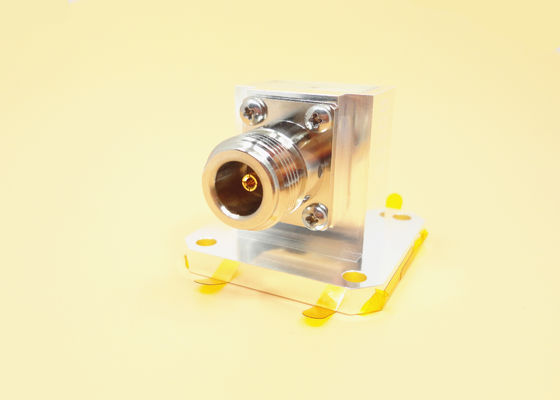

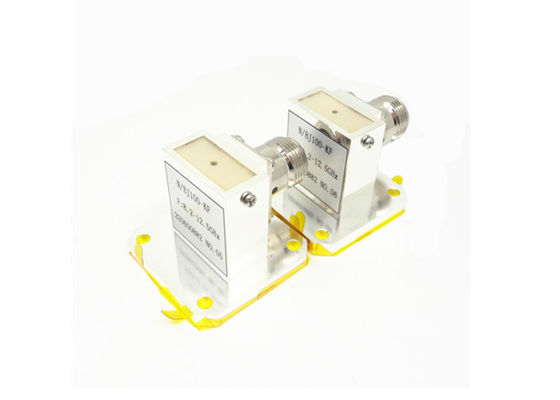

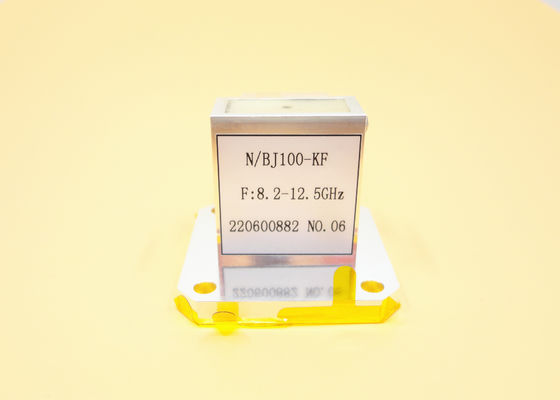

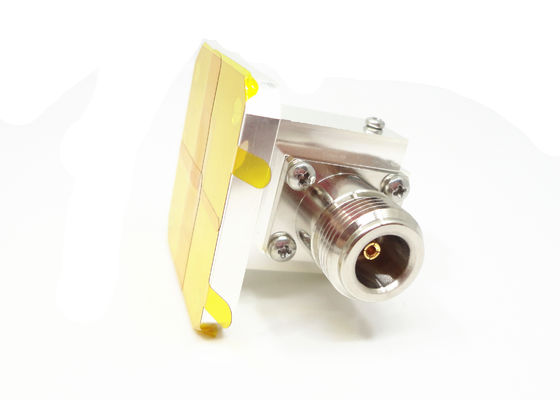

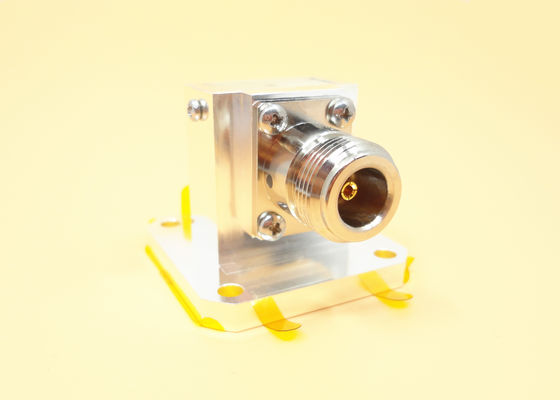

Фотографии Волноводного адаптера WR90 BJ100 к N FemaleN/BJ100-KF:
Список Волноводных адаптеров к N:
| Номер модели | Описание | Примечание |
| N/BJ100-KF | Волновод WR90(BJ100) к коаксиальному адаптеру N Female торцевого типа | BJ100=WR90 |
| N/BJ120-KF | Волновод WR75(BJ120) к коаксиальному адаптеру N Female торцевого типа | BJ120=WR75 |
| N/BJ100-KF1 | Волновод WR62(BJ140) к коаксиальному адаптеру N Female правоугольного типа | BJ140=WR62 |
Перекрестные ссылки на стандарты волноводов
| Китайские стандарты | Международные стандарты | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
ПРИМЕЧАНИЕ:
У нас есть более 1000 типов волноводно-коаксиальных адаптеров на выбор, если нужного вам адаптера нет в списке, пожалуйста, свяжитесь с нами с вашими деталями. Размеры по ODM приветствуются.
