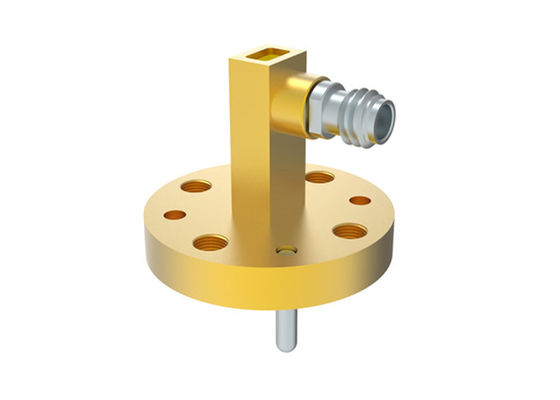

74 ГГц ~ 110 ГГц WR10 BJ900 до 1,0 мм Женщина Правый угол волновод к коаксному адаптеру 1,0 / BJ900-KF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | WR10 BJ900 Водопровод к коаксиальным адаптерам | Материал: | Латунь |
|---|---|---|---|
| Покрытие: | Золото | Частотный диапазон: | 74 ГГц-110 ГГц |
| Разъем: | 1,0 мм | VSWR: | 1.5 |
| Размер волновода: | WR10,BJ900 | Стиль тела: | Правый угол |
| Выделить: | WR10 BJ900 Коаксовый адаптер с волноводом,74 ГГц ~ 110 ГГц Коаксовый адаптер,Коаксовый адаптер женского праваго угла |
||
74 ГГц~110 ГГц WR10 BJ900 к 1,0 мм гнездовому угловому волноводно-коаксиальному адаптеру
Частота волноводно-коаксиальных адаптеровпроизводится Elite Electronic (ELT) охватывает диапазон 5,4 ГГц-110 ГГц. Обладая высокой надежностью, небольшими размерами и отличными характеристиками, он широко используется в микроволновых измерительных приборах и оборудовании миллиметрового диапазона. Волновод имеет стандартные прямоугольные и двухгребневые волноводы, а нестандартные волноводы могут быть изготовлены по требованиям пользователя. Интерфейс коаксиального оконечного соединения включает N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 и микрополосковые. Волноводно-коаксиальные адаптеры делятся на два типа: торцевой и угловой, в зависимости от ориентации интерфейса. Среди них тип RA также может использоваться в качестве высокомощной структуры.
Спецификация 1.0/BJ900-KF:
| Название продукта | Волновод WR10 к коаксиальным адаптерам 1,0 мм углового типа |
| Номер модели | 1.0/BJ900-KF |
| Тип коаксиального кабеля | 1,0 мм |
| Размер волновода | WR10 (BJ900) |
| Стиль корпуса | Торцевой |
| Диапазон частот | 74 ГГц-110 ГГц |
| Импеданс SMA | 50 Ом |
| КСВН | 1.5 |
Преимущества:
-Наши волноводные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличными характеристиками и т. д., что делает их широко используемыми в микроволновых измерительных приборах и устройствах миллиметрового диапазона и т. д.
Чертеж и изображения WR10 BJ900 к 1,0 мм гнездовому волноводно-коаксиальному адаптеру 1.0/BJ900-KF:
Графики испытаний для WR10 BJ900 к 1,0 мм гнездовому волноводно-коаксиальному адаптеру 1.0/BJ900-KF:
Список Волноводных адаптеров к коаксиальным кабелям 1,0 мм:
| Номер модели | Описание | Примечание |
| 1.0/BJ740-KF | WR12(BJ740) к 1,0 мм гнездовым угловым адаптерам | |
| 1.0/BJ740-KFE | WR12(BJ740) к 1,0 мм гнездовым торцевым адаптерам | BJ740=WR12 |
| 1.0/BJ900-KF | WR10(BJ900) к 1,0 мм гнездовым угловым адаптерам | BJ900=WR10 |
| 1.0/BJ900-KFE1 | WR10(BJ900) к 1,0 мм гнездовым торцевым адаптерам | |
| Пользовательский тип | Принимаются размеры на заказ |
Сопутствующие Волноводные адаптеры WR10 1,0 мм к коаксиальным кабелям от Elite Electronic.
Перекрестные ссылки на стандарт волновода
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Waveguide to Coax Adapter-ELT 2024.pdf
ПРИМЕЧАНИЕ:
У нас есть более 1000 типов волноводно-коаксиальных адаптеров на выбор, если вы не нашли нужный адаптер, свяжитесь с нами и сообщите свои данные. Приветствуются размеры ODM.
