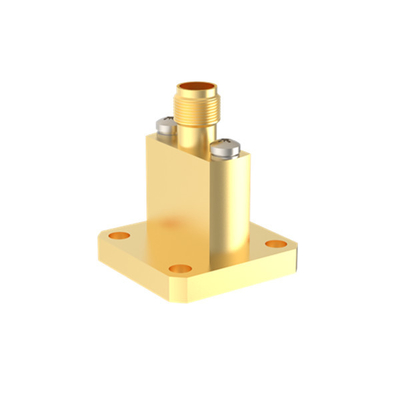

WR34 BJ260 до K2.92mm Женский конец пуска волновод к коаксному адаптеру 21.7GHz~33GHz K/BJ260-KFE5
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | WR34 Водопровод к коаксиальным адаптерам | Материал: | Медь |
|---|---|---|---|
| Диапазон частот: | 21.7ГГц-33ГГц | Коннектор: | К2,92 мм |
| Взрыв: | 1,35 | Импеданс: | 50 омов |
| Размер волновода: | WR34,BJ260 | Форма тела: | Конец запуска |
| Выделить: | WR34 BJ260 к K2.92mm адаптеру,пусковой волновод к коаксовому адаптеру |
||
WR34 BJ260 до K2.92 мм Женский конец пуска волновод к коаксному адаптеру 21.7 ГГц ~ 33 ГГц
Частотаадаптеры с волноводом на коаксовыеобрабатываетсяЭлитная электронная(ELT) покрытие5.4 ГГц-110 ГГцС высокой надежностью, небольшими размерами и отличными характеристиками, он широко используется в микроволновом и миллиметровом оборудовании.стандартные прямоугольные и двойные волноводы, и нестандартные волноводы могут быть настроены в соответствии с требованиями пользователя.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 и микрополоски. Волноводные коаксиальные адаптеры делятся на два типа: конечный запуск и прямоугольный запуск от ориентации интерфейса.конструкция высокой мощности.
СпецификацияK/BJ260-KFE5:
| Наименование продукта | WR34 Водопровод к K2.92mm Коаксиальные адаптеры |
| Модель No. | K/BJ260-KFE5 |
| Коаксиальный тип | K2.92 мм |
| Размер волновода | WR34 (BJ260) |
| Форма тела | Конец запуска |
| Диапазон частот | 210,7-33 ГГц |
| Импеданс SMA | 50 Омм |
| VSWR | 1.30 |
Преимущества:
-Наши адаптеры с волноводами имеют высокую надежность, миниатюрный размер и отличную производительность и т.д., что делает их широко используемыми в микроволновых измерительных и миллиметровых устройствах и т.д.
Контурный рисунок и фотографииWR28 BJ320 до 2,92 мм Женский волновод к коаксиальному адаптеру2K/BJ320-KFE9:
СписокВодопровод к 2,92мм коаксиальным адаптерам:
| Номер модели | Описание | Примечание |
| K/BJ260-KF8 | WR34 ((BJ260) к 2,92 мм женским адаптерам прямого угла | |
| K/BJ260-KFE5 | WR34 ((BJ260) до 2,92 мм женских концов стартовых адаптеров | BJ260=WR34 |
| Тип пользователя | Размеры на заказ приемлемы. |
Ссылки на стандарты волноводов
| Китайские стандарты | Международные стандарты | Диапазон частот (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 - 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2-59.6 |
| BJ620 | WR14 | 49.8-75.8 |
| BJ740 | WR12 | 60.5-91.9 |
| BJ900 | WR10 | 73.8~112 |
Примечание:
У нас более 1000 видовВодопровод к коаксиальным адаптерамдля выбора, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими данными.Размер ODM приветствуется.
