2.4 мм мужской коаксиальный соединитель кабеля из нержавеющей стали для кабеля MF540A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | Нержавеющая сталь | Половое положение: | Мужчина |
|---|---|---|---|
| Наименование продукта: | 2.4mm | Ключевые слова: | Переходник волны миллиметра |
| Положение: | Переходник волны миллиметра | ПЛАТИРОВАНИЕ: | Никельно покрытые |
| Применение: | RF | Поверхностная плакировка: | Запассивированный |
| Выделить: | MF540A Коаксиальный соединитель кабеля,2Коаксиальный соединитель для радиочастотного кабеля.4 мм,Коаксиальный соединитель для радиочастотного кабеля из нержавеющей стали |
||

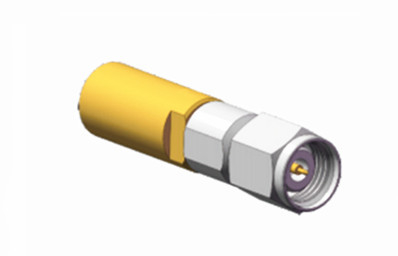

2.4 мм мужской коаксиальный соединитель кабеля из нержавеющей стали для кабеля MF540A
Коннектор серии 2.4 представляет собой высокопроизводительный миллиметровый соединитель, предназначенный для частот до 50 ГГц, характеризующийся воздушным интерфейсом и натяжным соединением.легкая конструкцияЭти соединители широко используются в высокочастотных микроволновых измерениях и миллиметровом оборудовании.

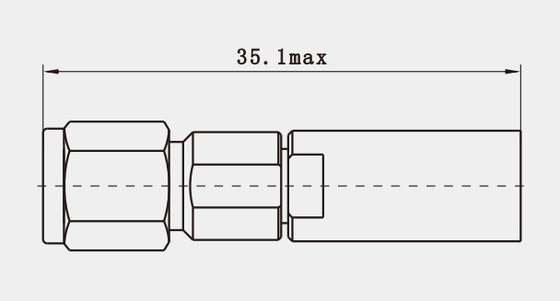

Спецификация 2.4 мм мужской коаксиальный соединитель кабеля из нержавеющей стали для кабеля MF540A(мм):
Конкретные данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50 Ω |
| Диапазон частот | DC - 50 ГГц |
| Направление напряжения | 170VRMS (максимальный уровень моря) |
| Диэлектрическое стойкое напряжение | 500 VRMS (макс. уровень моря) |
|
Соотношение постоянных волн напряжения |
≤ 1,05+0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 2 мΩ |
| Внешний проводник ≤ 3 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус |
Медь, покрытая золотом |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
| Потеря вставки | < 0,04 кв. газ) дБ |
| Температурный диапазон | -65 °C~+165 °C |
Особенности:
2,4 мм кабель RF-коннектор использует передовую диэлектрическую конструкцию воздуха, что приводит к низкой VSWR и потере вставки.Эта особенность особенно важна для высокочастотных передач, потому что низкая потеря вставки значительно снижает потерю энергии во время передачи сигнала., а низкий VSWR помогает улучшить стабильность сигнала и эффективность передачи.отвечает строгим требованиям частотного диапазона современных высокоскоростных систем связи.
Механическая конструкция этого разъема также гениальна, с диаметром наружного проводника 2,4 мм, что позволяет совместимость с разъемами серии 1,85 мм.Эта конструкция не только повышает гибкость использования, но и позволяет лучше адаптироваться и соединять различные устройстваБлагодаря своей высокой точности и долговечности, 2,4 мм RF соединитель широко используется в области точных измерений и миллиметровых систем связи волны,например, в оборудовании для испытаний и измерений.
Применение:
1Анализаторы высокочастотных сетей
Подключение устройств: 2,4 мм кабельные RF разъемы широко используются в высокочастотных сетевых анализаторах. Эти разъемы, разработанные с воздушным интерфейсом, могут достигать очень высокой производительности и стабильности,особенно в условиях испытаний до 50 ГГцОни в основном используются для подключения испытательного оборудования к испытываемым устройствам, обеспечивая точность и надежность при передаче сигнала.
2. Испытательное и измерительное оборудование
Испытания калибровки: 2,4 мм RF-коннекторы широко используются в различных испытательных и измерительных оборудованиях.их высокоточная диэлектрическая конструкция воздуха позволяет проводить высокоточные измеренияОни обычно используются в лабораторных и производственных калибровочных устройствах, чтобы обеспечить единые стандарты производительности на различном испытательном оборудовании.
Металлические приборы для измерения точности: 2,4 мм соединители также широко используются в испытаниях оценки окончания запуска и оборудовании для испытаний на борту.обеспечение согласованности в каждом измерении и обеспечение значительного удобства для инженеров.
Примечание:
У нас более 10 000 видовКоннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
