Высокопроизводительный волновод к 2,92-му типу боковой коаксиальный адаптер питания BJ180
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Адаптер волновод 2.92 мм к коаксиальному кабелю | Частота: | 15 - 22 ГГц |
|---|---|---|---|
| Приложение: | Воздушно-космическое пространство | потеря вставки: | ≤ 0,25 дБ |
| Взрыв: | ≤1.25 | Соответствует требованиям Rohs: | Да, да. |
| Тип соединителя: | К2,92 мм | Размер волновода: | WR-51 |
| вес: | ≤20g | ||
| Выделить: | BJ180 Коаксиальный адаптер бокового питания,Высокопроизводительный коаксиальный адаптер бокового питания,2.92 Тип Коаксиального адаптера бокового питания |
||

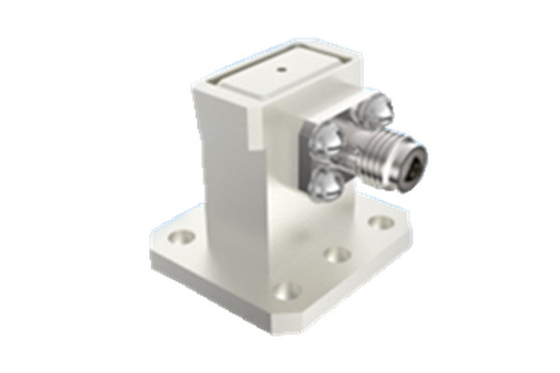

Высокопроизводительный волновод к 2,90 Тип боковой питания коаксиальный адаптер BJ180
Коаксиальные преобразователи для космических аппаратов, производимые нашей компанией, делятся на две структурные формы, прямое питание и боковое питание.
Коаксиальные преобразователи волноводов для космических аппаратов делятся на прямые и боковые, с диапазоном частот от 5,3 ГГц до 110 ГГц.
Пропорты прямоугольных волноводов на конце волновода: BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,Коаксиальный конечный интерфейс интерфейса с серией SMA, 2,92 серии, 2,4 серии, 1,85 серии и т. д. Каждый продукт с волноводом покрывает полную полосу пропускания волновода.
Каждый тип волновода охватывает всю полосу пропускания волновода, а продукты имеют надежную структуру, небольшие внешние габариты, отличные электрические характеристики и консистенцию.и легкий вес (≤20 г)Они широко используются в различных типах космических аппаратов.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Основные параметры | |||
| Мощность непрерывной волны | 2 Вт | ||
| Диапазон частот | (187.5/а) ГГц~(285.7/а) ГГц,а - длинные боковые размеры волновода | ||
| Диапазон рабочей температуры | -65°C~+125°C | ||
| Сопротивление изоляции | ≥ 5000 МΩ | ||
| Прочие | |||
| Толщина покрытия | Толщина слоя позолота на центре контакта ≥ 1,27 мкм | ||
| Пористость покрытия | Разбавленная азотная кислота | В прозрачной емкости с удельным весом 1,316 (температура 25°C±3°C), 30 с | |
| Концентрированная азотная кислота | Концентрация 68% аналитически чистых в емкости при температуре 25°C±3°C,20 мин. | ||
| Номинальная температура хранения | -55°C~+100°C | ||

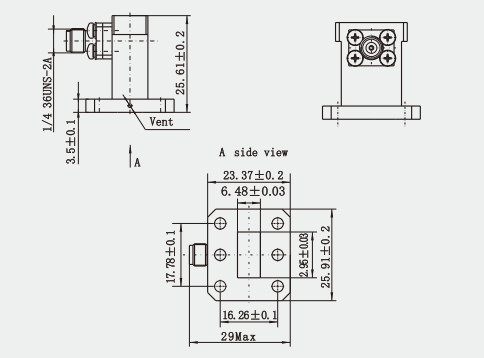

Очертание:(мм)
Особенности:
1. высокоэффективное преобразование энергии: конструкция коаксиального преобразователя с волноводом основана на различии характеристик распространения электромагнитных волн в различных средах передачи,и реализует высокоэффективное преобразование энергии между волноводом и коаксиальной линией посредством разумного конструктивного проектирования и выбора параметров.
2Широкая полоса пропускания: Коаксиальный преобразователь имеет широкую полосу пропускания, которая может охватывать частотный диапазон от постоянного тока до миллиметровой волны и даже выше.
3Низкая потеря вставки: коаксиальные преобразователи с волноводом имеют низкую потерю вставки во время процесса преобразования, что означает, что сигнал теряет меньше энергии во время процесса преобразования,помогает поддерживать целостность и силу сигнала.
4. Низкий VSWR: VSWR - это мера степени соответствия линий передачи. Коаксиальные преобразователи с волноводом имеют низкий VSWR,который указывает на хорошие характеристики соответствия и уменьшает отражение и искажение сигнала.
5Различные конструкции: Коаксиальные преобразователи с волноводом имеют различные структуры, такие как ортогональный коаксиальный преобразователь с волноводом 90° и конечный коаксиальный преобразователь с волноводом 180°,которые могут быть выбраны в соответствии с различными требованиями к применению.
Применение:
1. Микроволновое оборудование и системы: в микроволновом оборудовании коаксиальные преобразователи с волноводом используются для соединения различных линий передачи, таких как коаксиальные линии и трубы с волноводом,для эффективной передачи сигналаОн широко используется в различных микроволновых системах, таких как антенны, передатчики, приемники и носители терминального оборудования.
2. Радарная система: В радиолокационной системе коаксиальный преобразователь волновода является важным пассивным преобразователем, используемым для соединения различных частей радиолокации для обеспечения стабильной передачи сигнала.
3Спутниковая связь: Коаксиальные преобразователи с волноводом также применимы в области спутниковой связи.особенно когда необходимо соединить коаксиальную линию наземной станции с системой волновода на спутнике.
Каталог продукции:
1.85 серии
2.4серии
2.92серии
SMAсерии
Серия SMP
Серия SMPM
Продукты для изоляции стекла
Коаксиальный волноводный адаптер
Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
