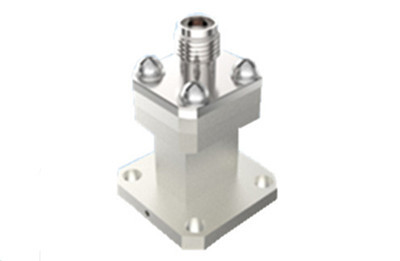

Коаксиальный адаптер прямого питания типа BJ260 авиационно-космического класса 2.92 с возможностью связи и мощностью непрерывной волны 2 Вт
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2.92 Коаксиальный радиочастотный адаптер | Мощность непрерывной волны: | 2 Вт |
|---|---|---|---|
| Частота: | (187.5/а) ГГц~(285.7/а) ГГц | Сопротивление изоляции: | ≥ 5000 МΩ |
| Применение: | Коммуникация | Материал: | Медь |
| Номинальная температура хранения: | -55°C~+100°C | Диапазон рабочей температуры: | -65°C~+125°C |
| Выделить: | 2.92 мм коаксиальный адаптер BJ260,Адаптер прямого питания,Коаксиальный адаптер непрерывной волны 2 Вт |
||
Волновод аэрокосмического класса с прямым питанием коаксиального адаптера типа 2.92 BJ260
Наша компания производит два типа коаксиальных волноводных преобразователей для космических аппаратов: с прямым и боковым питанием.
Эти преобразователи работают в широком диапазоне частот от 5,3 ГГц до 110 ГГц. Волноводный конец имеет различные прямоугольные волноводные порты, включая BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 и BJ900. На коаксиальном конце они совместимы с такими интерфейсами, как серия SMA, серия 2,92 мм, серия 2,4 мм, серия 1,85 мм и другими. Каждая модель разработана для поддержки полной полосы пропускания соответствующего типа волновода.
Ключевые особенности этих преобразователей включают прочную конструкцию, компактный размер, исключительные электрические характеристики и стабильность, а также легкий вес (≤20 грамм). Они широко используются в различных космических приложениях.
Спецификация:
Примечание: Конкретные данные модели основаны на данных из спецификации продукта.
| Основные параметры | |||
| Непрерывная мощность | 2 Вт | ||
| Диапазон частот | (187,5/a) ГГц~(285,7/a) ГГц, где a - размер большей стороны волноводного порта | ||
| Диапазон рабочих температур | -65°C~+125°C | ||
| Сопротивление изоляции | ≥5000 МОм | ||
| Другое | |||
| Толщина покрытия | Толщина золотого покрытия на центральном контакте ≥1,27 мкм | ||
| Пористость покрытия | Разбавленная азотная кислота | В прозрачном контейнере с удельным весом 1,316 (температура 25°C±3°C), 30 с | |
| Концентрированная азотная кислота | Концентрация 68% аналитически чистая в контейнере при 25°C±3°C, 20 мин | ||
| Номинальный диапазон температур хранения Температура | -55°C~+100°C | ||

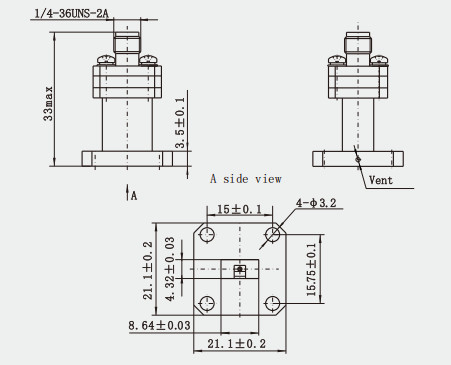

Контурный чертеж:(мм)
Особенности:
1. Термическое проектирование и подавление микроразрядов: Для борьбы с теплом, которое может выделяться внутри космического аппарата, и предотвращения явлений микроразряда, эти преобразователи также будут оптимизированы с точки зрения термического проектирования и подавления микроразрядов.
2. Легкая конструкция: Для удовлетворения строгих требований к весу космических аппаратов, волноводные коаксиальные адаптеры аэрокосмического класса обычно проектируются как легкие и поддерживают вес на низком уровне (например, ≤20 грамм).
3. Совместимость с несколькими интерфейсами: Эти преобразователи предлагают несколько волноводных и коаксиальных интерфейсов для совместимости с различными системными требованиями. Например, волноводная сторона может охватывать широкий спектр моделей, таких как BJ70, BJ84, BJ100 и т. д., в то время как коаксиальная сторона может быть совместима с широким спектром интерфейсов, таких как серия SMA, серия 2,92 мм и другие.
Применение:
1. Передача данных: Волноводные коаксиальные адаптеры аэрокосмического класса также используются в системах передачи данных внутри космических аппаратов для обеспечения быстрой и точной передачи данных между различными компонентами.
2. Научные исследования: В космических научных экспериментах эти преобразователи используются для подключения различных научных приборов и датчиков для поддержки наблюдения и исследования космической среды.
Каталог продукции:
Серия 1,85
Серия 2,4 Серия SMPM
Серия 2,92 Серия SMPM
Серия SMP Серия SMPM
Стеклянные изоляторы
Коаксиальный волноводный адаптер
ПРИМЕЧАНИЕ:
У нас более 10 000 типов
Разъем SMA
, если нужного вам разъема нет в наличии, пожалуйста, свяжитесь с нами, предоставив ваши данные.
