WR51 15-22GHz K2.92mm Конечный пусковой волновод к коаксиальному адаптеру для аэрокосмической промышленности
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | 2.92 Коаксиальный радиочастотный адаптер | Мощность непрерывной волны: | 2 Вт |
|---|---|---|---|
| Частота: | (187.5/а) ГГц~(285.7/а) ГГц | Сопротивление изоляции: | ≥ 5000 МΩ |
| Применение: | Коммуникация | Материал: | латунь |
| Номинальная температура хранения: | -55°C~+100°C | Диапазон температуры работы: | -65°C~+125°C |
| Выделить: | 2.92 Тип адаптера волновода,Высокопроизводительный адаптер волновода,BJ180 Адаптер волновода |
||

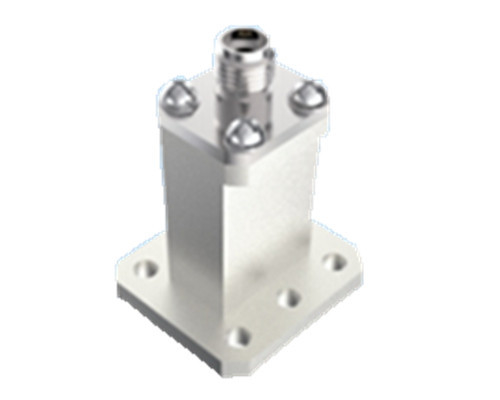

WR51 15-22 ГГц K2.92 мм Адаптер волновод-коаксиал для аэрокосмической отрасли
Коаксиально-волноводные адаптеры для космических аппаратов, производимые компанией Elite Electronic, делятся на две структурные формы: торцевого запуска и углового типа, с диапазоном частот от 5,3 ГГц до 110 ГГц.
Прямоугольные волноводные порты на конце волновода: WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).
Коаксиальный интерфейс с разъемами серии SMA, серии 2.92, серии 2.4, серии 1.85 и т. д. Каждый продукт с волноводным портом охватывает полную полосу пропускания волновода, а продукты имеют надежную структуру, небольшие внешние размеры, отличные электрические характеристики и согласованность, а также легкий вес (≤20 г) и т. д. Они широко используются в различных типах космических аппаратов.
Спецификация:
Примечание: конкретные данные модели основаны на данных в спецификации продукта.
| Основные параметры | |||
| Мощность непрерывного излучения | 2 Вт | ||
| Диапазон частот | (187.5/a)ГГц~(285.7/a)ГГц, где a - размеры длинной стороны волноводного порта | ||
| Диапазон рабочих температур | -65°C~+125°C | ||
| Сопротивление изоляции | ≥5000MΩ | ||
| Другое | |||
| Толщина покрытия | Толщина слоя золотого покрытия на центральном контакте ≥1.27μм | ||
| Пористость покрытия | Разбавленная азотная кислота | В прозрачном контейнере с удельным весом 1,316 (температура 25°C±3°C), 30 с | |
| Концентрированная азотная кислота | Концентрация 68% аналитически чистая в контейнере при 25°C±3°C, 20 мин | ||
| Номинальный диапазон температур хранения | -55°C~+100°C | ||

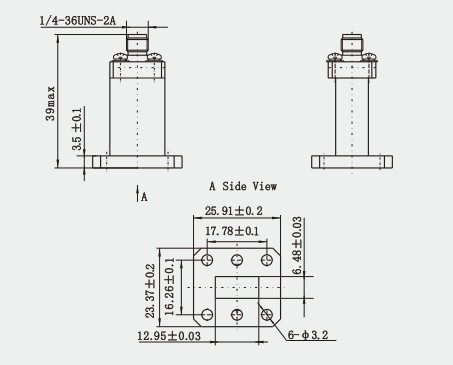

Габаритный чертеж:(мм)
Особенности:
- Сильная совместимость:Волноводно-коаксиальные преобразователи совместимы со многими типами радиочастотных кабелей, включая полужесткие и гибкие кабели, что делает их более широко применимыми на практике.
- Широкий спектр применений:Волноводно-коаксиальные преобразователи широко используются в антенных системах, системах микроволновой связи, радиолокационных системах, испытательном оборудовании и других областях для реализации преобразования энергии между различными средами передачи.
- Высокоэффективное преобразование энергии:Конструкция волноводно-коаксиального преобразователя основана на различии характеристик распространения электромагнитных волн в различных средах передачи и реализует высокоэффективное преобразование энергии между волноводом и коаксиальной линией посредством разумной конструкции и выбора параметров.
Применение:
- 1. Спутниковая связь:Волноводно-коаксиальные адаптеры также применимы в области спутниковой связи, особенно когда необходимо соединить коаксиальную линию наземной станции с волноводной системой на спутнике.
- 2. Беспроводная связь и промышленная микроволновая печь:В беспроводной связи и промышленных микроволновых приложениях волноводно-коаксиальные адаптеры используются для подключения различных радиочастотных компонентов для эффективной передачи и распределения сигнала.
- 3. Системы тестирования и измерений:В системах тестирования и измерений в области радиочастотных микроволн волноводно-коаксиальные адаптеры используются для подключения измерительных приборов к тестируемому устройству для обеспечения точности результатов измерений.
Перекрестные ссылки стандартов волноводов
| Китайские стандарты | Международные стандарты | Диапазон частот (ГГц) |
| BJ70 | WR137 | 5.38~8.17 |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Каталог продукции:
Серия 1.85
2.4 серия
2.92 серия
SMA серия
Серия SMP
Серия SMPM
Изделия из стеклянного изолятора
Коаксиально-волноводный адаптер
ПРИМЕЧАНИЕ:
У нас более 1000 типов ВОЛНОВОДНЫХ ПРОДУКТОВ, если разъем, который вы используете, не найден, свяжитесь с нами и сообщите свои данные.
