Подробное описание продукта
| Название продукта: | Волновод к адаптеру 2,92 мм | модель: | BTZH-P1H-3 |
|---|---|---|---|
| Частотный диапазон: | 18 ГГц~26,5 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 500В | Сопротивление изоляции: | ≥5000МОм |
| КСВН: | ≤1,25 | Вносимая потеря: | ≤ 0,25 дБ |
| Температура: | -55°C ~125°C | ||
| Выделить: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||
WR 42 Аэрокосмические компоненты волновода к 2,92 мм K тип адаптер Ku/K полоса 15GHz ~ 22GHz прямоугольные аэрокосмические радиочастотные разъемы с низкой потерей вставки
Elite Electronics производит волноводы авиационного класса для коаксиальных адаптеров, доступных в двух конструкционных типах:тип запуска и прямоугольныйЧастота колеблется от 5,3 ГГц до 145 ГГц. К прямоугольным волноводным портам относятся: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
Коаксиальный интерфейс покрывает SMA, 2,92 мм, 2,4 мм и 1,85 мм, 1,0 мм, 0,8 ммКаждая серияПорт волновода поддерживает полную пропускную способность волновода.≤20 г), эти изделия широко используются в различных типах космических аппаратов.
Конструкционные особенности компонентов волноводов
- Компактный дизайн
- Работа в полосе частот до 145 ГГц
- Прочная конструкция для надежности
- Доступен в нескольких конфигурациях: конечный запуск, опции прямого угла
- Низкий VSWR и низкая потеря вставки

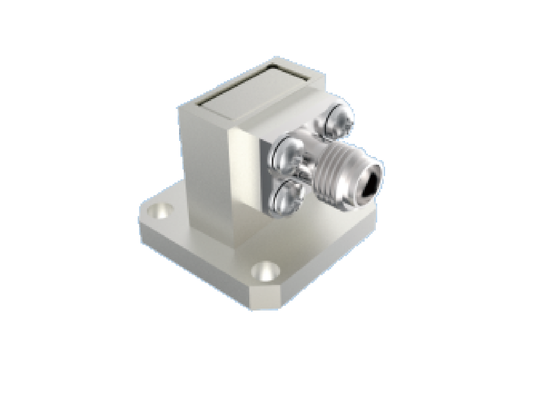

50Ω 18 ГГц ~ 26,5 ГГц WR 42 / BJ220 Водоворот до 2,92 мм Адаптер K Band Компоненты водоворота с правильным углом с низким VSWR
Модель: BTZH-P1H-3
Примечание: пожалуйста, свяжитесь с продавцами для получения дополнительной информации о моделях компонентов для волноводов в аэрокосмической отрасли.
Примечание: пожалуйста, проверьте наш каталог для более похожих моделей в соответствии с вашим заявлением.
Заявления
Xi'an Elite Electronics специализируется на систематических решениях взаимосвязи для требовательных отраслей промышленности, включая:
- Аэрокосмические и авиационные системы
- Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Приложения для электроники
Упаковка и перевозка
Каждый компонент волновода прямого угла WR42 до 2,92 мм адаптера аэрокосмического волновода тщательно упакован для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для быстрой доставки, предоставляя клиентам информацию о отслеживании по отправке.
Соответствующая информация о порту волновода: (только для справки)
| Б.Д. | WR | Частота (GHz) | Внутренняя ширина | Внутренняя высота | Общая частота |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.388.17 | 34.85 | 15.80 | Группа C/X |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.50 | 12.62 | X-диапазон |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | X-диапазон |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Низкая частота. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.80 | 7.90 | Ку-группа |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ку высокая/К низкая частота. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | К-диапазон |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | Низкая частота. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | Ка |
| BJ400 | WR22 | 33.00$50.00 | 5.690 | 2.845 | Ка Высокая частота. / U |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Ультрафиолетовая полоса |
| BJ620 | WR15 | 500,0075 фунтов.00 | 3.759 | 1.880 | Группа V |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | Группа E |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.540 | 1.270 | Группа W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Ф-диапазон |
