Высокопроизводительный волновод к 2,92 мм тип боковой питания коаксиальный адаптер BJ220
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2.92 Коаксиальный радиочастотный адаптер | Мощность непрерывной волны: | 2 Вт |
|---|---|---|---|
| Частота: | (187.5/а) ГГц~(285.7/а) ГГц | Сопротивление изоляции: | ≥ 5000 МΩ |
| Применение: | Коммуникация | Материал: | Медь |
| Номинальная температура хранения: | -55°C~+100°C | Диапазон рабочей температуры: | -65°C~+125°C |
| Выделить: | BJ220 Адаптер волновода,Высокопроизводительный адаптер волновода,2.92 мм адаптер |
||

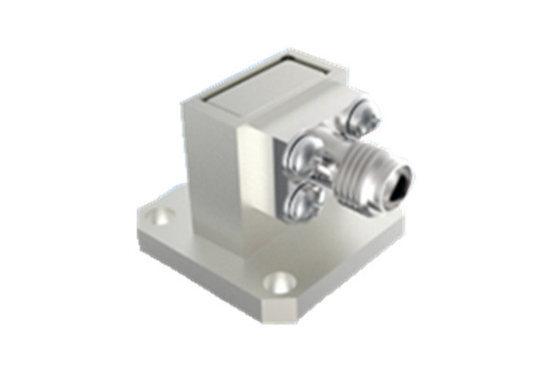

Высокопроизводительный волновод к 2,92 мм тип боковой питания коаксиальный адаптер BJ220
Наша компания специализируется на производстве коаксиальных преобразователей для космических кораблей, которые доступны в двух различных конструкциях: прямой и боковой.Эти преобразователи обслуживают широкий диапазон частот, охватывающий от 5 до.3 ГГц до 110 ГГц.
Пропорты прямоугольных волноводов, предлагаемые на конце волновода, включают различные размеры, включая BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 и BJ900.На коаксиальной стороне, интерфейсы совместимы с сериями SMA, 2,92 мм, 2,4 мм и 1,85 мм.каждая модель тщательно спроектирована для поддержки полной полосы пропускания соответствующего типа волновода.
Ключевые особенности наших преобразователей волноводов включают их прочную конструкцию, компактные внешние габариты, исключительные электрические характеристики в сочетании с высокой стабильностью,и легкая конструкция (≤20 грамм)Эти атрибуты сделали их очень предпочтительными для различных приложений космических аппаратов, обеспечивая оптимальную связь и производительность в требовательных аэрокосмических условиях.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Основные параметры | |||
| Мощность непрерывной волны | 2 Вт | ||
| Диапазон частот | (187.5/а) ГГц~(285.7/а) ГГц,а - длинные боковые размеры волновода | ||
| Диапазон рабочей температуры | -65°C~+125°C | ||
| Сопротивление изоляции | ≥ 5000 МΩ | ||
| Прочие | |||
| Толщина покрытия | Толщина слоя позолота на центре контакта ≥ 1,27 мкм | ||
| Пористость покрытия | Разбавленная азотная кислота | В прозрачной емкости с удельным весом 1,316 (температура 25°C±3°C), 30 с | |
| Концентрированная азотная кислота | Концентрация 68% аналитически чистых в емкости при температуре 25°C±3°C,20 мин. | ||
| Номинальная температура хранения | -55°C~+100°C | ||

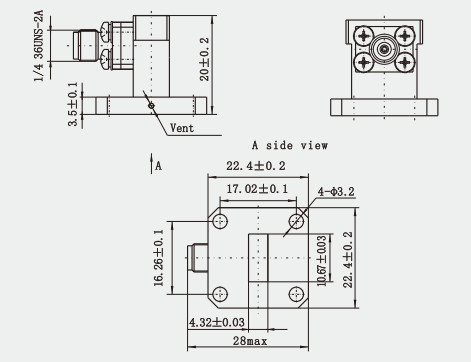

Очертание:(мм)
Особенности:
1Широкая пропускная способность: волноводы до 2,92 коаксиальных преобразователей поддерживают широкий диапазон частот, что делает их адаптивными к широкому спектру микроволновых и миллиметровых волн.
2Низкая потеря вставки: эти преобразователи предназначены для оптимизации пути передачи сигнала и уменьшения потерь энергии, что уменьшает потерю вставки и улучшает эффективность всей системы.
3Низкий VSWR: VSWR (соотношение стоячей волны) является важной мерой степени отражения сигнала.который указывает на то, что он менее отражает в рабочем диапазоне частот, и способна эффективно преобразовывать сигналы из одного типа линии передачи в другой без чрезмерного помех или искажений.
4Компактный: относительно небольшие размеры коаксиального разъема 2,92 мм делают его полезным в ограниченных пространством приложениях, таких как аэрокосмическое и портативное оборудование связи.
Применение:
Спутниковая связь: В системах спутниковой связи, 2.92 Коаксиальные преобразователи с волноводами используются для преобразования коаксиальных сигналов с земных станций в сигналы, подходящие для передачи через волноводы для эффективной связи со спутниками.
Радиолокационные системы:Этот преобразователь используется для подключения коаксиальных портов радиолокационных передатчиков и приемников к волноводам системы антенны для обеспечения эффективной передачи радиолокационных сигналов..
Беспроводная связь: В базовых станциях беспроводной связи, 2.Коаксиальные преобразователи используются для преобразования коаксиальных сигналов внутри базовой станции в сигналы передачи, подходящие для внешних систем волноводов антенн..
