6 ГГц ~ 18 ГГц WRD500 до N типа Женский конец пуска волновод к коаксному адаптеру N/WRD500-KF1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | WRD500 Водопровод к коаксиальным адаптерам | Материал: | Медь |
|---|---|---|---|
| Покрытие: | Никельно покрытые | Диапазон частот: | 6 ГГц-18 ГГц |
| Коннектор: | Тип женщина n | Взрыв: | 1,45 |
| Размер волновода: | WRD500 | Форма тела: | Конец запуска |
| Выделить: | Коаксиальный адаптер WRD500,Коаксиальный адаптер N WRD500,Коаксиальный адаптер 18 ГГц WRD500 |
||
6 ГГц ~ 18 ГГц WRD500 до N типа женский конец запуска волновод к коаксному адаптеру
Частотаадаптеры с волноводом на коаксовыеобрабатываетсяЭлитная электронная(ELT) покрытие5.4 ГГц-110 ГГц. С высокой надежностью, небольшими размерами и отличными характеристиками, он широко используется в микроволновом и миллиметровом оборудовании для измерения волн.стандартные прямоугольные и двойные волноводы, и нестандартные волноводы могут быть настроены в соответствии с требованиями пользователя.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 и микрополоски. Волноводные коаксиальные адаптеры делятся на два типа: конечный запуск и прямоугольный запуск с ориентации интерфейса.конструкция высокой мощности.
СпецификацияN/WRD500-KF1:
| Наименование продукта | WRD500 до N типа женский волновод к коаксиальным адаптерам |
| Модель No. | N/WRD500-KF1 |
| Коаксиальный тип | N тип Женщина |
| Размер волновода | WRD500 |
| Форма тела | Конец запуска |
| Диапазон частот | 6 ГГц - 18 ГГц |
| Импеданс SMA | 50 Омм |
| VSWR | 1.45 |
Преимущества:
-Наши адаптеры с волноводами имеют высокую надежность, миниатюрный размер и отличную производительность и т.д., что делает их широко используемыми в микроволновых измерительных и миллиметровых устройствах и т.д.

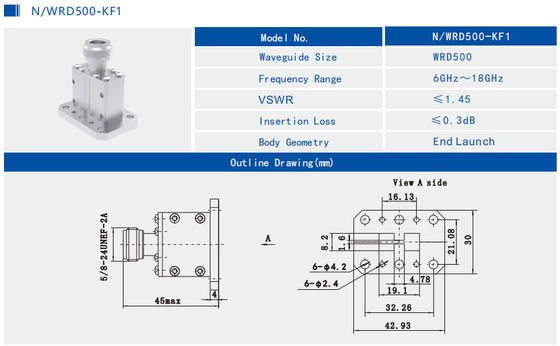

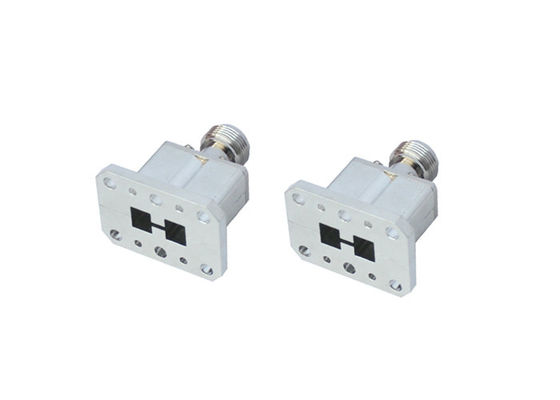

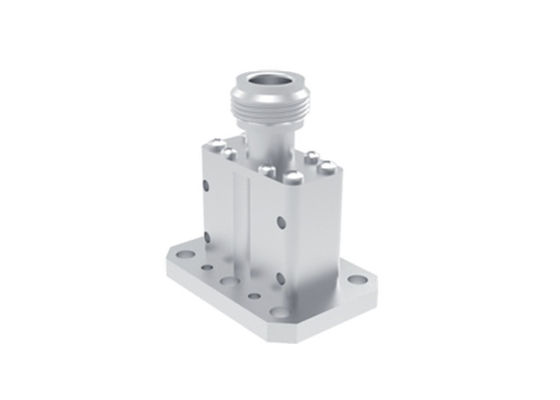

Контурный рисунок и фотографииWRD500 к N-типу женский волновод к коаксовому адаптеруN/WRD500-KF1:
СвязанныеWRD волновод к коаксовым адаптерамиз Elite Electronic.
| Номер модели | Описание | Примечание |
| K/WRD180-KF | WRD180 к K2.92mm женские адаптеры прямого угла | 18 ГГц ~ 40 ГГц |
| SMA/WRD650-JF | WRD650 к SMA мужские адаптеры прямого угла | 6GHz~18GHz |
| SMA/WRD750-JF | WRD750 к SMA мужские адаптеры прямого угла | 7.5GHz~18GHz |
| Тип пользователя | Размеры на заказ приемлемы. |
Ссылки на стандарты волноводов
| Китайские стандарты | Международные стандарты | Диапазон частот (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 - 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2-59.6 |
| BJ620 | WR14 | 49.8-75.8 |
| BJ740 | WR12 | 60.5-91.9 |
| BJ900 | WR10 | 73.8~112 |
Примечание:
У нас более 1000 видовВодопровод к коаксиальным адаптерамдля выбора, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими данными.Размер ODM приветствуется.
