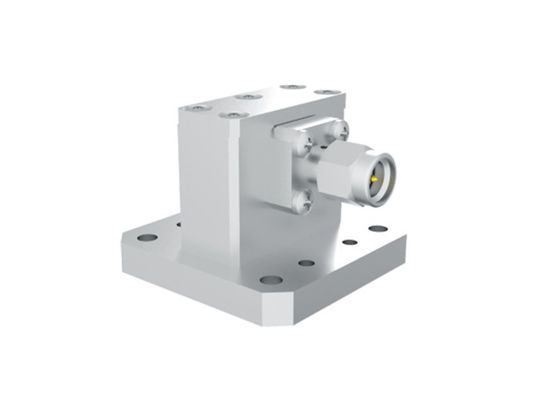

7.5GHz~18GHz WRD750 к SMA Мужчина Правый угол волновода к коаксному адаптеру SMA/WRD750-JF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | WRD750 Водопровод к коаксиальным адаптерам | Материал: | Латунь |
|---|---|---|---|
| Покрытие: | Никель | Частотный диапазон: | 7.5 ГГц-18 ГГц |
| Разъем: | SMA Мужчина | VSWR: | 1.3 |
| Размер волновода: | WRD650 | Стиль тела: | Правый угол |
| Размер волновода: | ВРД750 | ||
| Выделить: | WRD750 на SMA адаптер прямого угла,7.5-18 ГГц коаксиальный адаптер с волноводом,WRD750 волновод к адаптеру SMA |
||
7.5GHz~18GHz WRD750 к SMA Male Прямой Угловой Волновод к Коаксиальному Адаптеру
Частота волноводно-коаксиальных адаптеров обрабатываются Elite Electronic (ELT) охватывают 5.4GHz-110GHz. Благодаря высокой надежности, малому размеру и отличной производительности, они широко используются в оборудовании для измерения СВЧ и миллиметровых волн. Волновод имеет стандартные прямоугольные и двухгребневые волноводы, а нестандартные волноводы могут быть изготовлены по индивидуальным требованиям заказчика. Интерфейс коаксиального соединения включает N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 и микрополосковые. Волноводно-коаксиальные адаптеры делятся на два типа: с торцевым и с прямым углом запуска в зависимости от ориентации интерфейса. Среди них тип RA-запуска также может использоваться как конструкция для высокой мощности.
Спецификация SMA/WRD750-JF:
| Наименование продукта | Волноводно-коаксиальные адаптеры WRD750 на SMA Male |
| Модель №. | SMA/WRD750-JF |
| Тип коаксиального разъема | SMA male |
| Размер волновода | WRD750 |
| Тип корпуса | Прямой угол |
| Диапазон частот | 7.5GHz-18GHz |
| Импеданс | 50 Ом |
| КСВН | 1.3 |
Преимущества:
-Наши волноводные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличной производительностью, что делает их широко используемыми в устройствах для измерения СВЧ и миллиметровых волн.

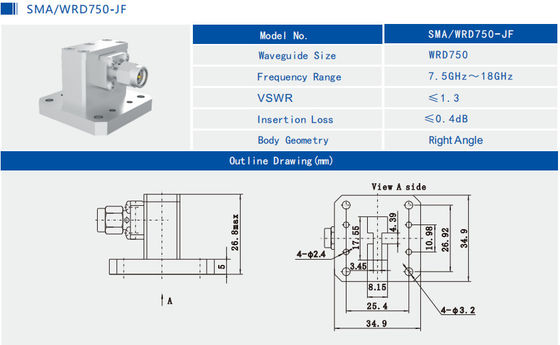

Контурный чертеж и фотографии Волноводно-коаксиального адаптера WRD750 на SMA Male SMA/WRD750-JF:
Связанные Волноводно-коаксиальные адаптеры WRD от Elite Electronic.
| Номер модели | Описание | Примечание |
| N/WRD500-KF1 | Волноводно-коаксиальные адаптеры WRD500 на N Type female с торцевым запуском | 6GHz~18GHz |
| K/WRD180-KF | Волноводно-коаксиальные адаптеры WRD180 на K2.92mm female с прямым углом | 18GHz~40GHz |
| SMA/WRD650-JF | Волноводно-коаксиальные адаптеры WRD650 на SMA male с прямым углом | 6GHz~18GHz |
| Пользовательский тип | Допускаются нестандартные размеры |
Перекрестные ссылки на стандарты волноводов
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ПРИМЕЧАНИЕ:
У нас есть более 1000 типов Волноводно-коаксиальных адаптеров , если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями. Размеры ODM приветствуются.
