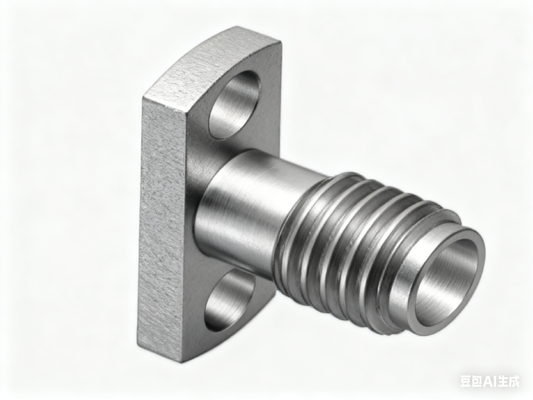

Нержавеющая сталь SSMA женский фланцевый монтаж частотный диапазон от 0,3 МГц до 18 ГГц с использованием микроволнового компонента
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Микрополосковый разъем SSMA с внутренней резьбой для фланцевого монтажа | Модель: | ССМА-КФД160Г |
|---|---|---|---|
| Диапазон частот: | 00,3 МГц-18 ГГц | Жилье: | Нержавеющая сталь, Пассивация |
| Контакты: | Медный сплав, золотопокрытие | Изолятор: | ПТФЭ |
| Сопротивление изоляции: | > 5000 МΩ | DWV: | 750 В |
| Нанесение: | 50 Ом | Температура: | -55℃～+125℃ |
| в наличии: | Образцы на складе | ||
| Выделить: | Коннектор для установки на фланце из нержавеющей стали SSMA,Женский коаксиальный радиочастотный адаптер SSMA,Компонент микроволновки от 0 |
||
Описание продукта:
|
Электрические характеристики
|
||
|
Импеданс
|
50Ω
|
|
|
Диапазон частот
|
DC ~ 18 ГГц
|
|
|
Номинальное напряжение
|
250VRMS
|
|
|
Диэлектрики Напряжение-сопротивление
|
750VRMS
|
|
|
Сопротивление изоляции
|
≥ 5000 МΩ
|
|
|
|
Внешний проводник
|
Нормальный ≤ 2,5 мΩ
|
|
Центральный дирижер
|
Нормальное ≤4mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18 ГГц | 18 ГГц ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| Прямой. | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Прямой угол | ≤ 1.3 | |||
| Адаптер | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Прочие | ≤ 1.3 |
Оригинальное измерение пассивации нержавеющей стали SSMA Female Flange Mount Connectors Model: SSMA-KFD160G
Применение:
Xi'an Elite Electronic является ведущим производителем RF соединителей и адаптеров, микроволновых / волноводов компонентов и кабельных сборов, обслуживающих в аэрокосмической, авиационной, навигационной, спутниковой, радиолокационной,коммуникацииполе более 23 лет.
Настройка:
Услуги по настройке продукции для монтажа женского фланца SSMP согласно чертежу:
Марка: ELT
MOQ: 200 шт.
Цена: в зависимости от количества
Пожалуйста, присылайте нам чертеж или детали, и мы позволим нашему инженеру организовать оценку или мы рекомендуем нам альтернативную модель или предоставим вам наше решение.
Мы также можем предоставить настройки для разъемов, таких какSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2,92 мм, 2,4 мм, 1,85 мм, Micro D Connectors,РЧ-нагрузки,Антенны, фильтры, разделители питания, сцепление...
Упаковка и перевозка:
Упаковка для соединителей SSMA:
1 шт/ маленький пластиковый пакет
10 штук/больший полиэтиленовый пакет
100 штук/ картонная коробка
Коннекторы для установки фенляжа SSMA надежно упакованы в небольшую картонную коробку для обеспечения их защиты во время транспортировки.Коробка помечена названием продукта и спецификациями для легкой идентификации.
Для доставки, SSMA фланцевые монтажные разъемы размещены в вагоне.
