Сатком серии SMK с пассивированным 2,92 мм RF-коннектором
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| тип: | 2.92мм, тип К, SMK | Ключевые слова: | 2 отверстия служат фланцем соединители панели |
|---|---|---|---|
| Элемент: | Соединители миллиметрового диапазона | Покрытие: | Золото |
| Приложение: | RF/Satcom | Изолятор: | ПТФЭ |
| Сопротивление: | 50Ом | Пол: | Женский |
| Выделить: | SMK серия 2,92 мм RF соединитель,Пассивированный 2 |
||

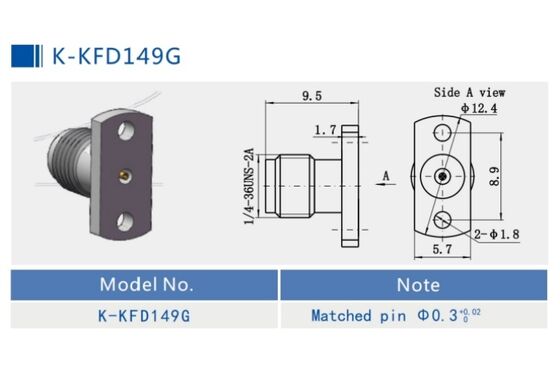

РЧ-коаксиальный разъем серии SMK, гнездовой, прямой, фланец с 2 отверстиями, 2,92 мм
Тип Ктакже называется разъемом типа 2,92, эта серия продуктов представляет собой широко используемые разъемы миллиметрового диапазона с частотой до 40 ГГц, может использоваться с сериями SMA, а продукты серии 3,5 взаимозаменяемы и имеют воздушный интерфейс. Малый размер, легкий вес, высокая частота использования, надежное соединение и т. д.
Функции:
-
Он может сопрягаться и взаимозаменяться с разъемами серий SMA, K, 2,4 мм, 3,5 мм.
-
Превосходные электрические характеристики до 40 ГГц
-
Его преимущества заключаются в небольшом объеме, легком весе, высокой частоте использования и надежном соединении.
-
Отлично подходит для приложений, требующих высокочастотной передачи
-
Женские контакты имеют уникальную трехщелевую конструкцию.
-
АВоздушный диэлектрик с пластиковой опорой центрального проводника.
-
Он имеет высокую частоту использования, надежное соединение.
| Номер модели | л | Л1 | Описание |
| К-КФД23 | 10,5 макс. | 0,7 | 2,92 мм K-мама, 2 отверстия, фланец, RF-разъем |
| К-КФД24 | 10,2 макс. | 0,4 |
Спецификация:
| Импеданс | 50 Ом |
| Частотный диапазон | постоянный ток – 40 ГГц |
| Номинальное напряжение | 250 ВСКЗ (макс. уровень моря) |
| Диэлектрическое выдерживаемое напряжение | 750 Врск (макс. уровень моря) |
| Коэффициент стоячей волны напряжения КСВН |
≤ 1,05 + 0,005f |
| Контактное сопротивление | Центральный проводник ≤ 3,0 мОм |
| Внешний проводник ≤ 2,0 мОм | |
| Сопротивление изоляции | ≥ 5000 МОм |
| Внутренний проводник | Штекер: латунь, позолоченный |
| Женский разъем: BeCu, позолоченный | |
| Устойчивый контакт | BeCu, никелированный |
| Корпус/Оболочка/Корпус | Латунь, Позолоченный Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовая резина |
| Температура | -55℃ ~ +125℃ |
| Долговечность | 500 циклов |
| Крутящий момент | 0,79 ~ 1,13 Нм |
Другой РЧ-разъем типа «папа-мама» 2,92 мм
|
Номер детали
|
Описание
|
|
К-КФД21
|
Коаксиальный радиочастотный разъем типа K, гнездо 2,92 мм
|
|
К-КФД87Г
|
Коаксиальный РЧ-разъем типа K, гнездо из нержавеющей стали, 2,92 мм
|
|
К-КФД42
|
Коаксиальный радиочастотный разъем типа K, гнездо 2,92 мм
|
|
К-JFD61G |
Нержавеющая сталь, 2,92 мм, тип K, коаксиальный радиочастотный разъем типа «папа»
|
1.
2.
3.
4.
Приложение:
| Сеть | спутниковая связь |
| Компьютер/локальные сети | Компьютер/локальные сети |
| Мобильная связь | Инструментарий |
| Базовая станция | Мобильная связь |
| Удобства на открытом воздухе | Радар, микроволновая печь |
| Телекоммуникации | Инструментарий |
| Автомобильная промышленность | Соединение линии перехода |
| Базовый объект | Радио, телевизионная антенная система |
