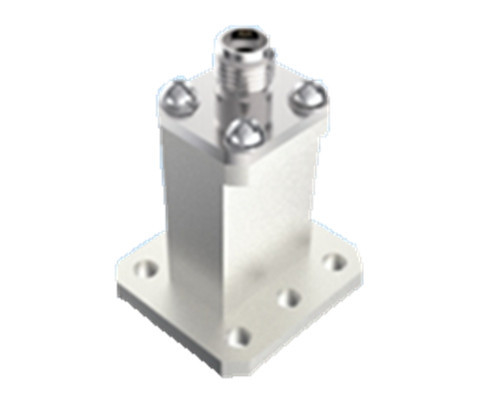

Высокопроизводительный волновод к 2,92 типа прямого питания коаксиальный адаптер BJ180
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2.92 Коаксиальный радиочастотный адаптер | Мощность непрерывной волны: | 2 Вт |
|---|---|---|---|
| Частота: | (187.5/а) ГГц~(285.7/а) ГГц | Сопротивление изоляции: | ≥ 5000 МΩ |
| Применение: | Коммуникация | Материал: | Медь |
| Номинальная температура хранения: | -55°C~+100°C | Диапазон рабочей температуры: | -65°C~+125°C |
| Выделить: | 2.92 Тип адаптера волновода,Высокопроизводительный адаптер волновода,BJ180 Адаптер волновода |
||
Высокопроизводительный волновод к 2,90 типа прямого питания коаксиальный адаптер BJ180
Коаксиальные преобразователи для космических аппаратов, производимые нашей компанией, делятся на две структурные формы, прямое питание и боковое питание.
Коаксиальные преобразователи волноводов для космических аппаратов делятся на прямые и боковые, с диапазоном частот от 5,3 ГГц до 110 ГГц.
Пропорты прямоугольных волноводов на конце волновода: BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,Коаксиальный конечный интерфейс интерфейса с серией SMA, 2,92 серии, 2,4 серии, 1,85 серии и т. д. Каждый продукт с волноводом покрывает полную полосу пропускания волновода.
Каждый тип волновода охватывает всю полосу пропускания волновода, а продукты имеют надежную структуру, небольшие внешние габариты, отличные электрические характеристики и консистенцию.и легкий вес (≤20 г)Они широко используются в различных типах космических аппаратов.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Основные параметры | |||
| Мощность непрерывной волны | 2 Вт | ||
| Диапазон частот | (187.5/а) ГГц~(285.7/а) ГГц,а - длинные боковые размеры волновода | ||
| Диапазон рабочей температуры | -65°C~+125°C | ||
| Сопротивление изоляции | ≥ 5000 МΩ | ||
| Прочие | |||
| Толщина покрытия | Толщина слоя позолота на центре контакта ≥ 1,27 мкм | ||
| Пористость покрытия | Разбавленная азотная кислота | В прозрачной емкости с удельным весом 1,316 (температура 25°C±3°C), 30 с | |
| Концентрированная азотная кислота | Концентрация 68% аналитически чистых в емкости при температуре 25°C±3°C,20 мин. | ||
| Номинальная температура хранения | -55°C~+100°C | ||

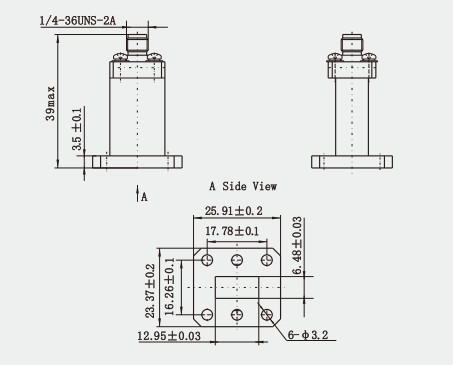

Очертание:(мм)
Особенности:
1. Сильная совместимость: Коаксиальные преобразователи волновода совместимы со многими типами радиочастотных кабелей, включая полутвердые кабели и гибкие кабели,что делает его более широко применимым в практическом применении.
2Широкий спектр применений: Коаксиальные преобразователи волновода широко используются в системах антенн, микроволновых системах связи, радиолокационных системах,испытательное оборудование и другие области для реализации преобразования энергии между различными средствами передачи. высокоэффективное преобразование энергии: конструкция коаксиального преобразователя с волноводом основана на различии характеристик распространения электромагнитных волн в различных средствах передачи,и реализует высокоэффективное преобразование энергии между волноводом и коаксиальной линией посредством разумного конструктивного проектирования и выбора параметров.
Применение:
1Спутниковая связь: Коаксиальные преобразователи с волноводом также применимы в области спутниковой связи.особенно когда необходимо соединить коаксиальную линию наземной станции с системой волновода на спутнике.
2Беспроводные связи и промышленные микроволновые: в беспроводных коммуникациях и промышленных микроволновых приложенияхКоаксиальные преобразователи с волноводом используются для подключения различных компонентов RF для эффективной передачи и распределения сигнала.
3.Системы испытаний и измерений: в системах испытаний и измерений в микроволновом поле RF,Коаксиальные преобразователи с волноводом используются для подключения испытательных приборов к испытываемому устройству для обеспечения точности результатов измерений..
Каталог продукции:
1.85 серии
2.4серии
2.92серии
SMAсерии
Серия SMP
Серия SMPM
Продукты для изоляции стекла
Коаксиальный волноводный адаптер
Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
