Волновод WR 51 на адаптер типа K 2,92 мм Ku/K, диапазон 15–22 ГГц, радиочастотные разъемы для аэрокосмической отрасли с низкими вносимыми потерями

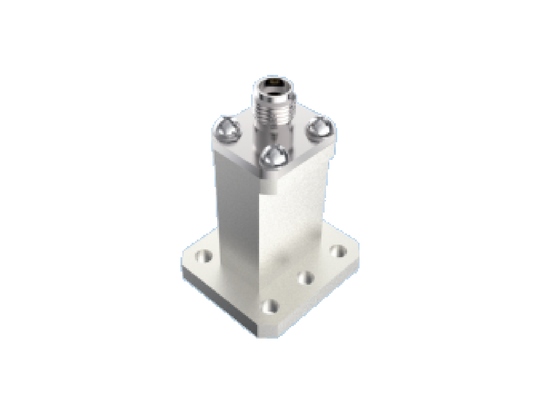

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss
WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

Большие изображения :  Волновод WR 51 на адаптер типа K 2,92 мм Ku/K, диапазон 15–22 ГГц, радиочастотные разъемы для аэрокосмической отрасли с низкими вносимыми потерями Лучшая цена

Подробная информация о продукте:
Место происхождения: Xi'an, Китай
Фирменное наименование: ELT
Сертификация: RoHS
Номер модели: BTZH-H1G-3
Оплата и доставка Условия:
Количество мин заказа: MOQ 10 для нового производства
Цена: Depending on the quantity
Упаковывая детали: 1 шт/пластиковый пакет; 100 шт/картон
Время доставки: 8-12 недели
Условия оплаты: T/T или LC
Поставка способности: Как требования
контакт
Подробное описание продукта
Название продукта: Волновод к адаптеру типа K Модель: BTZH-H1G-3
Частотный диапазон: 15 - 22 ГГц Импеданс: 50 Ом
ДВВ: 500В Сопротивление изоляции: ≥5000МОм
КСВН: ≤1,25 Вносимая потеря: ≤ 0,25 дБ
Температура: -55°C ~125°C
Выделить:

Водоворот на 2

,

92 мм K адаптер

,

Ku/K диапазон RF разъединитель

Волновод WR 51 на адаптер типа K диаметром 2,92 мм Ku/K, диапазон 15–22 ГГц, радиочастотные разъемы для аэрокосмической отрасли с низкими вносимыми потерями


Elite Electronics производит адаптер от волновода к коаксиалу аэрокосмического класса, доступный в двух конструктивных типах: Концевойзапуск и тип прямого угла. Частота варьируется от 5,3 ГГц до 145 ГГц. К прямоугольным волноводным портам относятся: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)



Крышка коаксиального интерфейса SMA, 2,92 мм, 2,4 мм и 1,85 мм, 1,0 мм, 0,8 ммряд. Каждыйпорт волновода поддерживает полную полосу пропускания волновода. Обладает надежной конструкцией, компактными габаритными размерами, отличными электрическими характеристиками, хорошей консистенцией и легким весом (≤20 г) эти изделия широко используются в различных типах космических аппаратов.



Особенности конструкции волновода-коаксиального адаптера
  • Компактный дизайн
  • Работа в диапазоне частот до 145 ГГц
  • Прочная конструкция для надежности
  • Доступно в нескольких конфигурациях: с торцевым запуском, варианты под прямым углом.
  • Низкий КСВН и низкие вносимые потери


Волновод WR 51/BJ180, 50 Ом, 15–22 ГГц, адаптер 2,92 мм, Ku/K-диапазон, Концевые радиочастотные разъемы для аэрокосмической отрасли с низким КСВН
Модель : БТЖ-Х1Г-3
Волновод WR 51 на адаптер типа K 2,92 мм Ku/K, диапазон 15–22 ГГц, радиочастотные разъемы для аэрокосмической отрасли с низкими вносимыми потерями 0
Примечание. Пожалуйста, свяжитесь с отделом продаж для получения более подробной информации о модели.
Примечание. Пожалуйста, проверьте наш каталог, чтобы найти больше похожих моделей в соответствии с вашим применением.
Приложения
Xi'an Elite Electronics специализируется на системных решениях по межсетевому соединению для требовательных отраслей, включая:
  • Аэрокосмические и авиационные системы
  • Навигационное и радиолокационное оборудование
  • Системы связи
  • Измерительные приборы
  • Приложения для электроники
Волновод WR 51 на адаптер типа K 2,92 мм Ku/K, диапазон 15–22 ГГц, радиочастотные разъемы для аэрокосмической отрасли с низкими вносимыми потерями 1
Упаковка и доставка
Каждый волноводный адаптер WR51 на 2,92 мм аэрокосмические радиочастотные разъемы тщательно упакован, чтобы обеспечить защиту во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию об отслеживании доставки.
Волновод WR 51 на адаптер типа K 2,92 мм Ku/K, диапазон 15–22 ГГц, радиочастотные разъемы для аэрокосмической отрасли с низкими вносимыми потерями 2
Сопутствующая информация о порте волновода: (только для справки)
минет WR Частота (ГГц) Внутренняя ширина Внутренняя высота Общая частота. Группа
БЖ70 WR137 5,38～8,17 34,85 15.80 Группа C/X
БЖ84 WR112 6,57～9,99 28.50 12.62 X-группа
БЖ100 WR90 8.20～12.50 22.86 10.16 X-группа
БЖ120 WR75 9.84～15.00 19.05 9.525 Ку низкая частота.
БЖ140 WR62 11.90～18.00 15.80 7.90 Ку-бэнд
БЖ180 WR51 15.80～24.00 12.95 6.48 Ku высокая/K низкая частота.
БДЖ220 WR42 18.00～26.50 10.67 5.33 К-группа
БЖ260 WR34 21.70～33.00 8,636 4.318 Ка низкая частота.
БДЖ320 WR28 26.50～40.00 7.112 3.556 Ка
БДЖ400 WR22 33.00～50.00 5.690 2,845 Ка Высокая частота. / У
БЖ500 WR19 39,20～59,60 4,775 2.388 У/В-диапазон
БДЖ620 WR15 50.00～75.00 3,759 1.880 V-диапазон
БДЖ740 WR12 60,50～91,90 3.099 1,549 E-диапазон
БДЖ900 WR10 75,00～110,0 2.540 1.270 W-диапазон
БДЖ1200 WR08 92,20～140,0 2.032 1,016 F-диапазон
